伺服汽车离合器压盖压制液压机简介
汽车离合器作为汽车传动系统的关键传动部件，其工作特点是通过以离合器盖为支点，以膜片弹簧为杠杆组成的弹簧系统来切断和连接整个汽车的动力传输。离合器的工作状况直接影响到整车的使用体验。本次涉及的离合器盖，材质为热轧碳素钢板08Al，厚度T=6.0mm。形面复杂，精度尺寸要求高，如图1 所示。
图1 汽车离合器盖示意图
该零件外观要求较高，表面要求光滑平整，没有皱折、拉伤拉毛等外观缺陷。凸缘处要求平整，平面度要求小于0.3mm。各凸台成形要到位，高度公差小于0.4mm。另外，各成形凸台上还设计有各种用途的冲孔特征。
工艺规划
汽车离合器作为汽车传统的传动部件，经过生产总结，其零部件的冲压工艺在行业内已基本成熟。对于小型号凸缘类离合器盖的生产，一般采用三道冲压工序，即落料冲窗口、成形、冲孔系。但针对该零件的具体特性，我们对其冲压工艺设计如下，OP10：落料、冲窗口→OP20：成形→OP30：切边→OP40：精整→OP50：冲孔系。与其他小型号产品相比，我们增设切边和精整两道工序。主要考虑该型号产品尺寸较大，材料较厚，边线尺寸要求较高，难以准确计算落料边线尺寸，使成形后边线轮廓尺寸满足产品的设计要求。另外，由于凸缘连接圆角R2，远小于1.5T 的成形圆角的经验数据。如果强制一序成形到位，很容易造成拉伤、拉毛等冲压外观缺陷。所以在工艺设计上，先采用大圆角成形，再改小圆角精整到产品设计要求。

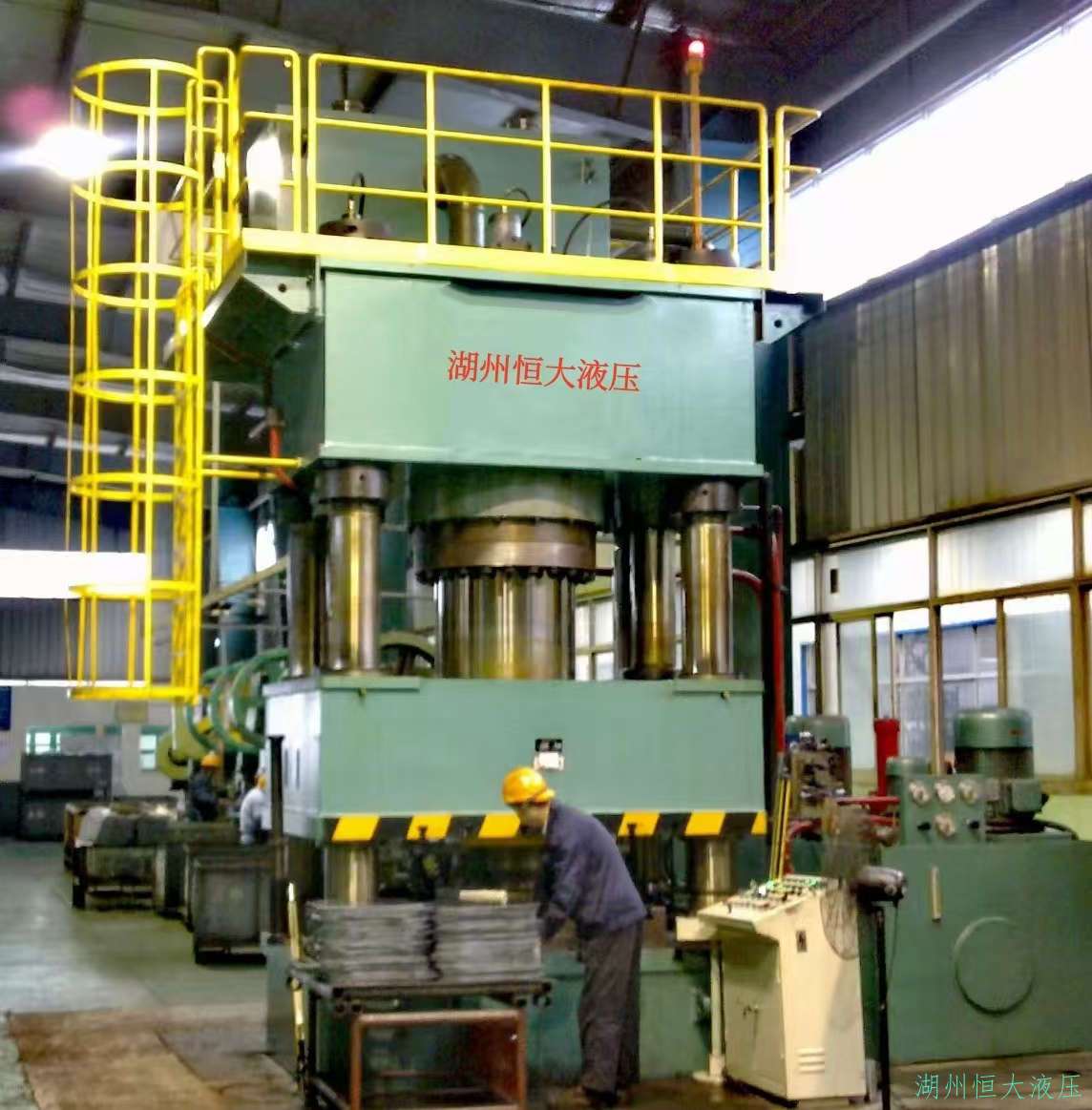

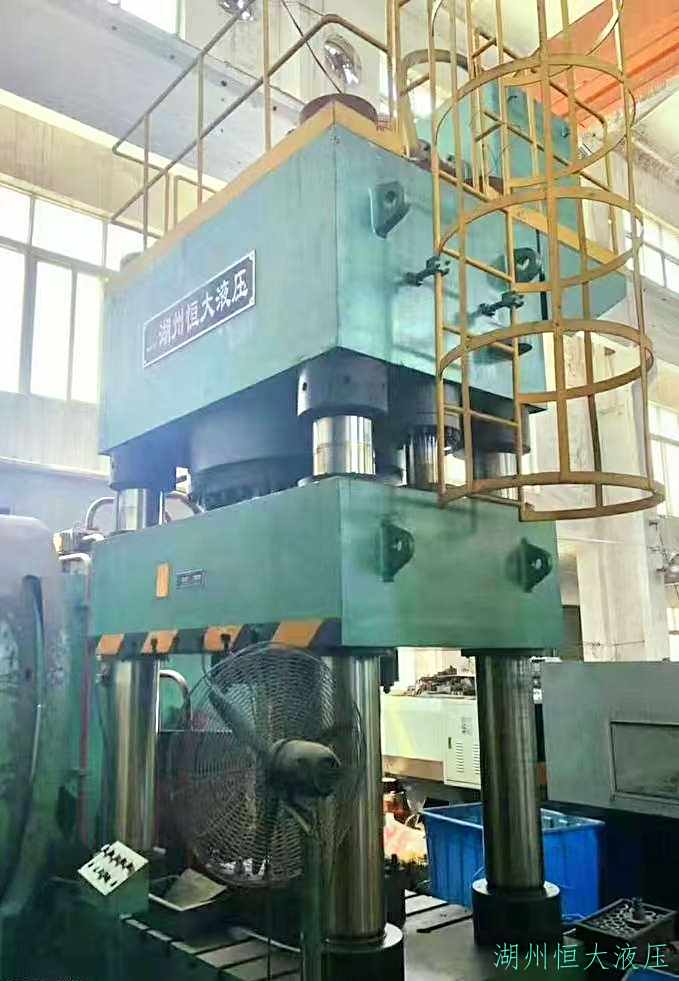

伺服汽车离合器压盖压制液压机
1、机身采用四柱结构或框架结构，机身经计算机三维有限元法计算，具有足够的强度和精度保持性，模具使用寿命长，压制产品精度高；
2、配置伺服电机、伺服驱动器与伺服专用油泵，实现工作与回程速度可调、压力闭环控制，具有控制精密、高效、节能等优点：
1）电机按PLC设定的流量、压力自动调速，节能效果高达30%—70%；
2）有效降低机器噪声和油温，可减少热排放30%以上；
3）噪音低，待机运行时噪声小于70dB，实现油泵静音运行，改善工作环境；
4）系统动态响应时间 < 50 ms ，比普通机型提高5 %以上；
5）采用流量、压力，使机器动态运行平稳可靠，大幅度减少冲击，降低运动部件的磨损, 延长使用寿命；
3、配置触摸屏、压力（位置）传感器及PLC压力位移模拟量模块，实现压力位移数字化显示与设置及自动化控制；
4、可根据离合器压盖压制工艺，选择配置工作台上及滑块下的工艺垫板；
5、配置上打料装置与安全光电保护装置；
6、可编程控器PLC预留机器人I/O输入输出点，选择配置自动化机器人或机械手，实现自动化作业。
